產品描述：

無極變速器可與RV減速器連接

材料：UDL鋁合金殼體，UD鑄鐵殼體，TXF鋁合金殼體

無級變速器的使用和保養：

1.機械無級變速器不宜用于可能超負載或堵轉使用場合。

2.調整應在運轉中進行，嚴禁停車時轉動調整手輪。

3.操作盒下的兩端調整限位螺釘已調整好，請勿再動。

4.本機不宜工作在高于40°C的環境中，溫升不得高于50°C。

5.出廠前已加足潤滑油，首次使用1000小時后應更換潤滑油，以后每5000小時換一次油。

6.變速器內潤滑油應保持在油標三分之二高度，用戶應經常檢查油位高度。嚴禁在潤滑不良的情況下使用。

7.操作盒上的透氣螺母出廠時為防止搬運中漏油已旋緊，運轉時須松開， 禁止未松開使用。

技術參數:

1、UDL無極變速器尺寸：002,005,010,020,030,050,100

2、TXF無極變速器尺寸：005,010

3、輸入功率P1:0.18-7.5kW(UDL),0.25-0.75(TXF)

4、減速比i：1.4-8.2

5、輸出轉速n2：170-1000min-1

6、輸入轉速n1：1400min-1

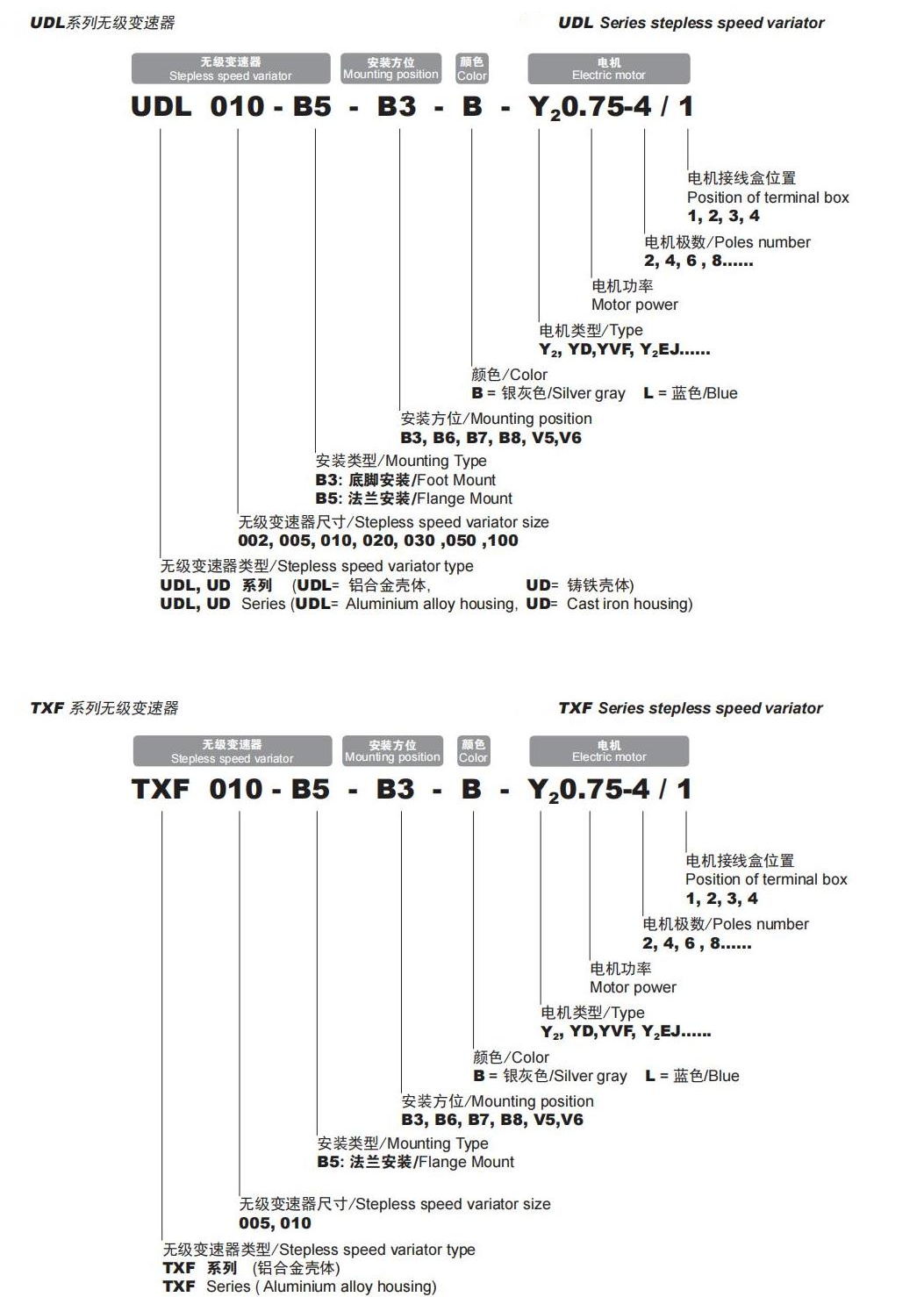

選型說明:

型號：

UDL002,UDL005,UDL010,UD020,UD030,UD050,UD100,TXF005,TXF010

詳細選型參數及尺寸參數:

1、UDL系列行星錐盤無極變速器的產品結構分解圖

2、UDL/TXF系列行星錐盤無極變速器輸入電機接口

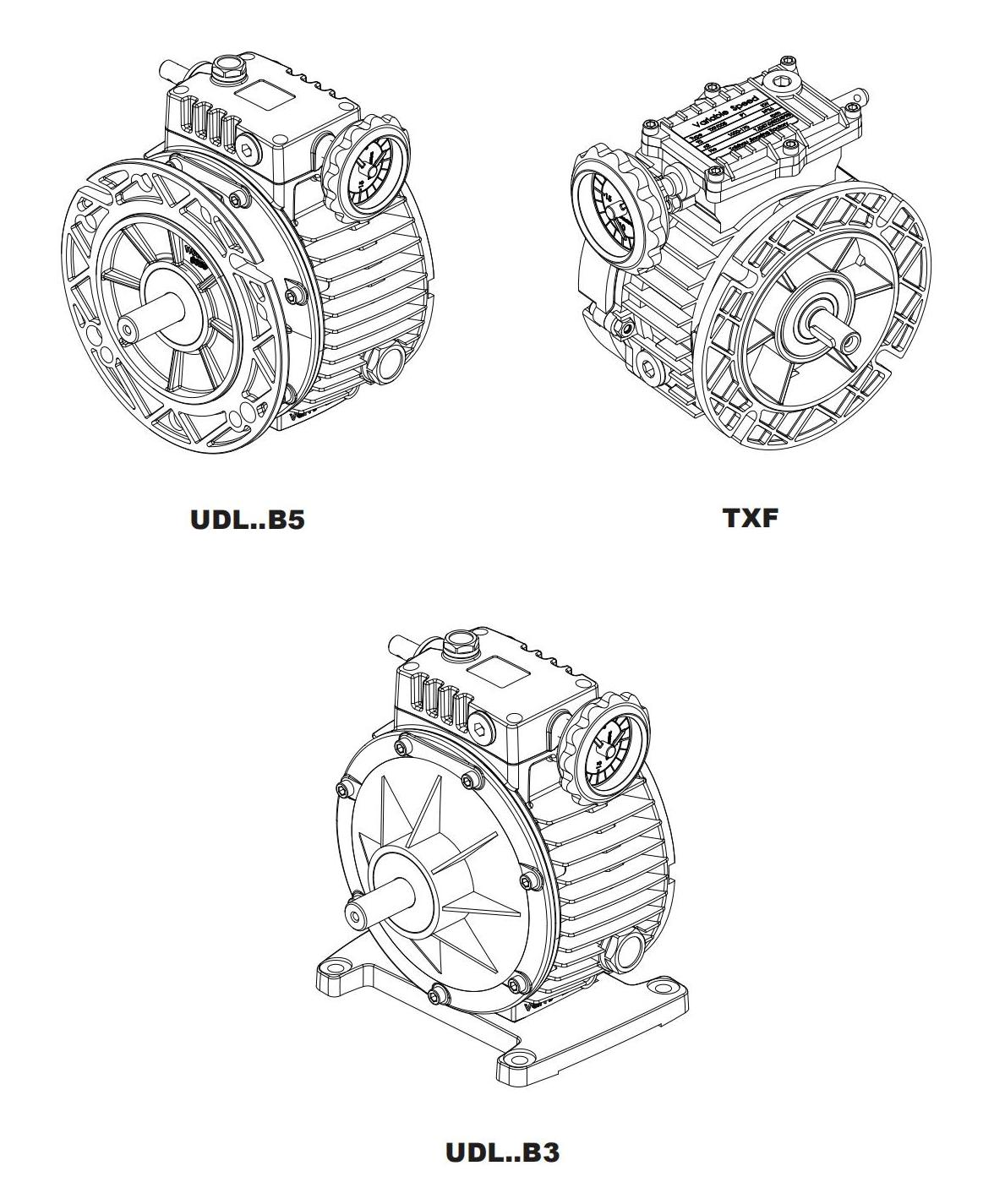

3、UDL/TXF系列行星錐盤無極變速器安裝方式

4、UDL系列行星錐盤無極變速器性能參數表

5、TXF系列行星錐盤無極變速器性能參數表

6、UDL/TXF系列行星錐盤無極變速器附件位置圖
