升降機的選型說明

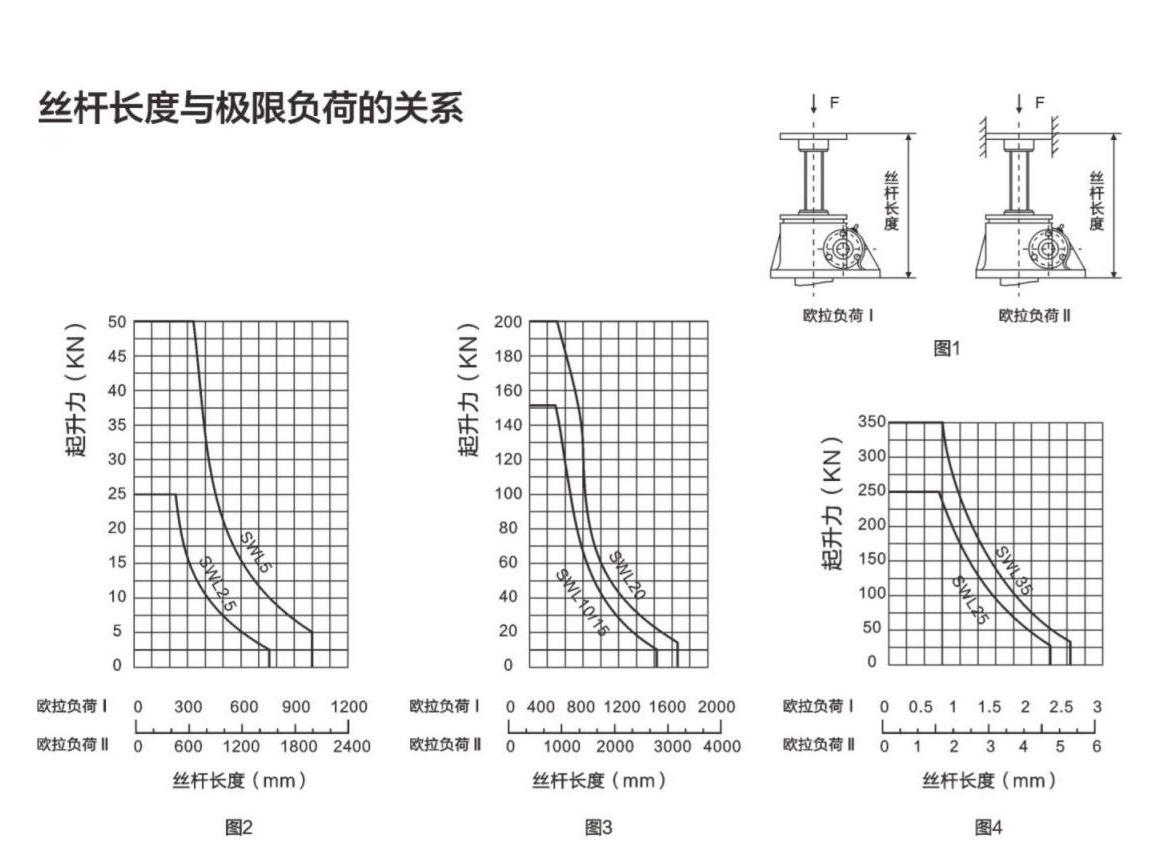

     根據絲桿行程和提升負荷查圖1-圖4，找出所需升降機的型號，再查提升力和提升速度表，校核提升速度是否滿足要求。

例:已知提升負荷為F=20KN，絲桿行程=400mm，提升速度V=0.65m/min,試求所需的升降機。

根據F=20KN，絲桿行程=400mm查圖2，選擇SWL5開降機。再查提升力和提升速度表核對SWL5升降機在20KN負荷下只允許0.526m/min的速度，只有重選大型號的升降機。再查提升力和提升速度表得知SWL0在20KN負荷下允許提升速度為1.4m/min而滿足要求。

說明

1、當壓力負荷減小時，提升高度可隨之增大( 兩者具體關系詳見圖2~圖4);

2、在提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同工作持續率的最大功率也不同;3、1型結構采用油脂潤滑，隨著溫度的升高應及時補充潤滑劑;

4、表中的效率為用油脂潤滑條件下的參數:

5、工作期間應及時更換潤滑劑;

6、工作環境溫度:-20C-+80C;

7、在靜止?fàn)顟B(tài)一般可以自鎖。
