總裝圖是一種反映產品結構概況及組成部分的總圖。

包括總裝施工、檢驗技術要求和總體尺寸。

部件裝配圖是總裝圖的設計基礎，我們設計的減速器裝配圖就是部件裝配圖。

部件裝配圖表達了部件的設計構思、工作原理和裝配關系，也表達出各零件間的相互位置、尺寸及結構形狀，它是繪制零件工作圖、部件組裝、調試及維護等的技術依據。

設計部件裝配工作圖時要綜合考慮各零件的工作要求、材料和熱處理、強度、剛度、磨損、加工、裝拆、調整、潤滑和維護、回收以及經濟諸因素，并要用足夠的視圖表達清楚。

由于部件裝配圖是機器總裝圖設計的基本要素，表達方法上有相近之處，且部件裝配圖設計中所涉及的內容較多，既包括結構設計，又有核驗計算，設計過程較為復雜，常常是邊畫、邊算、邊改。

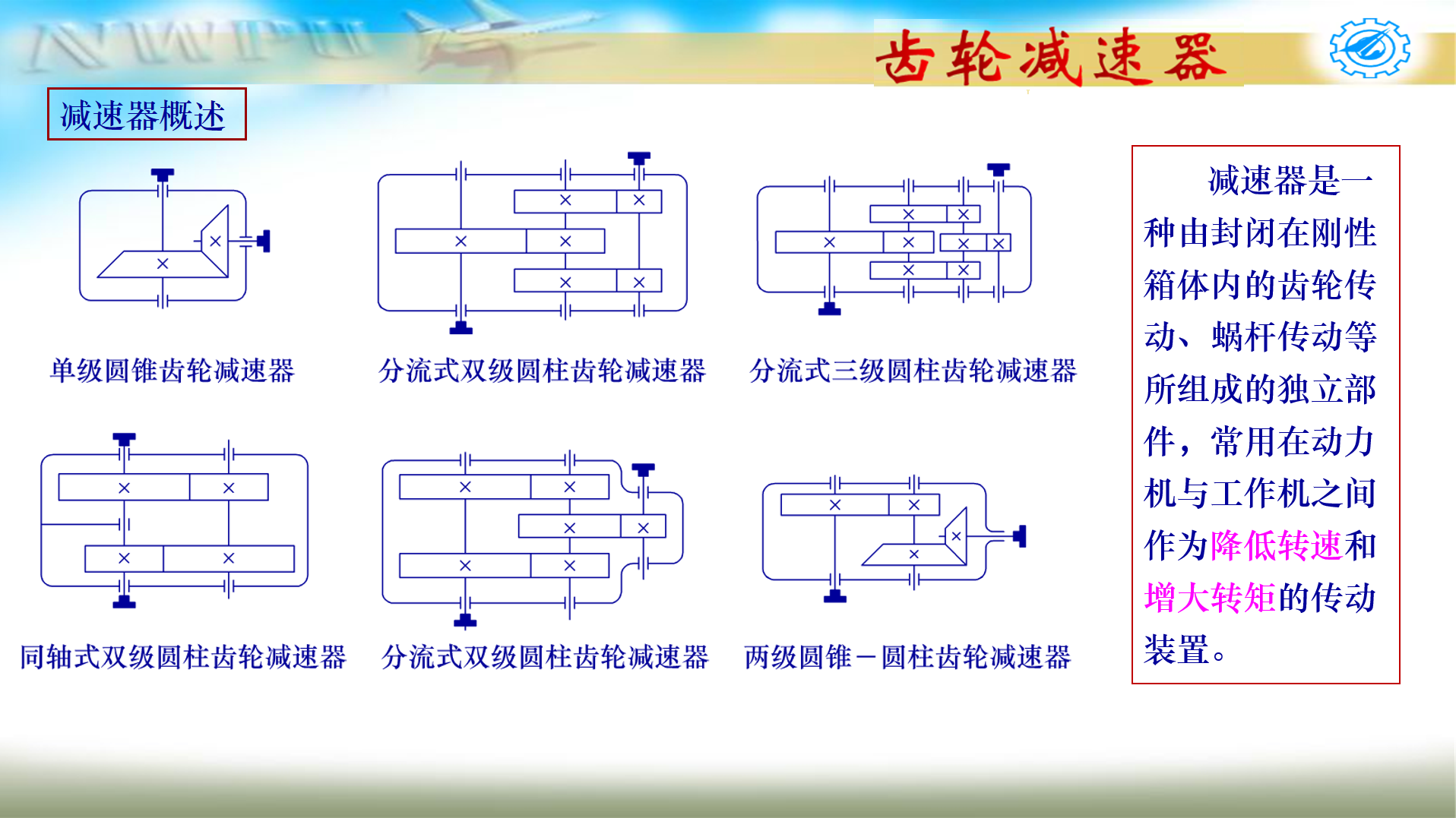

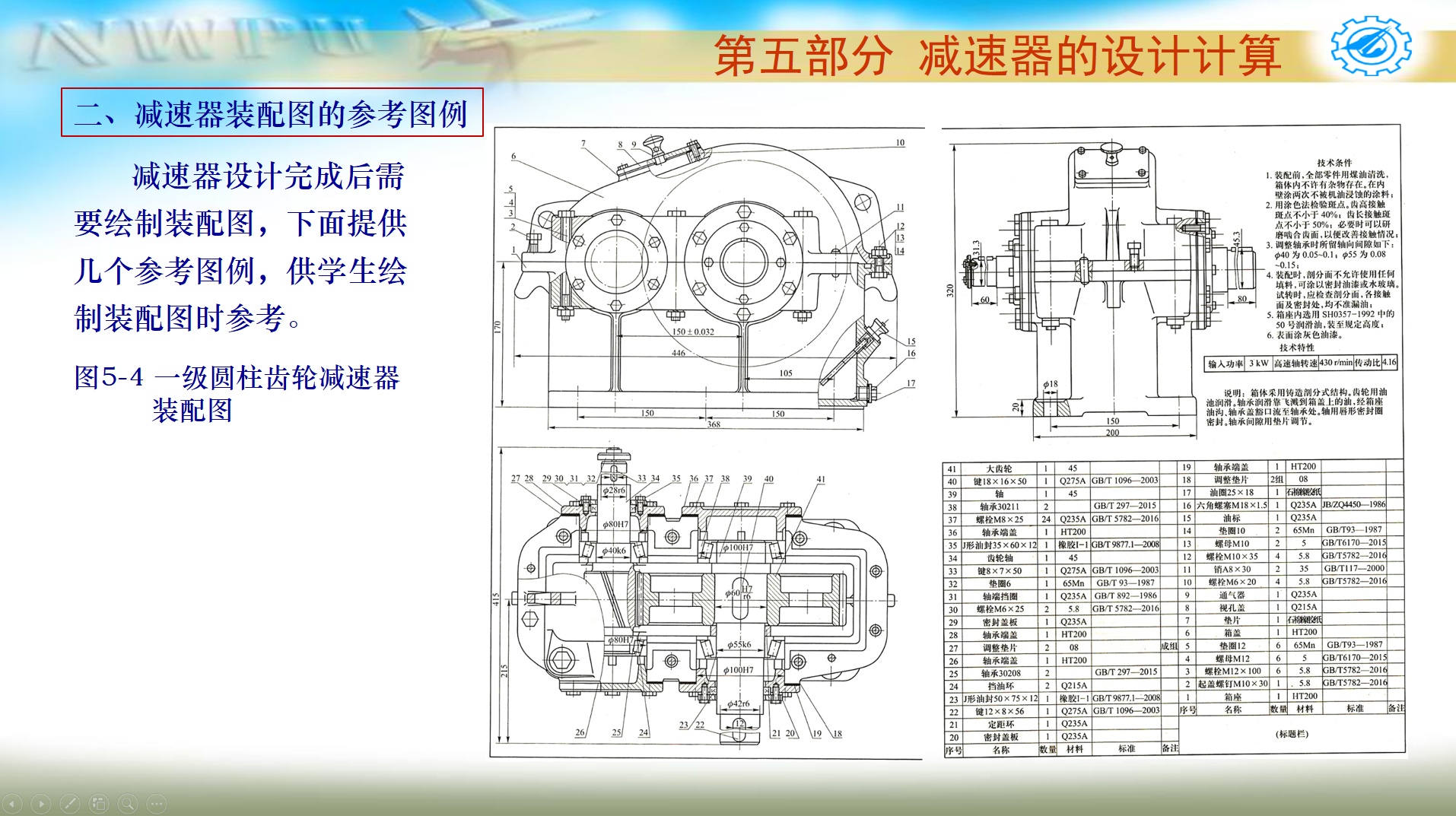

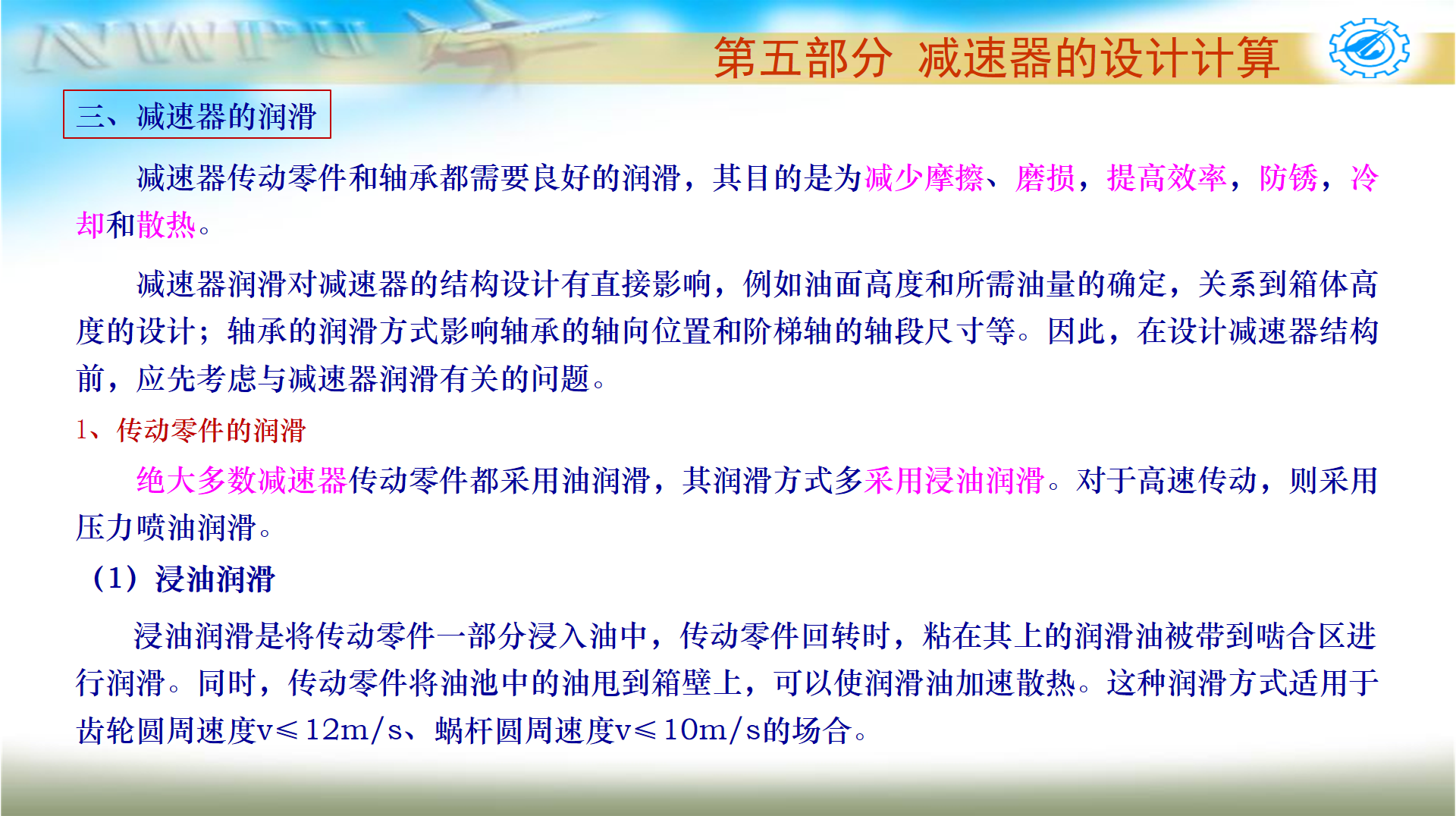

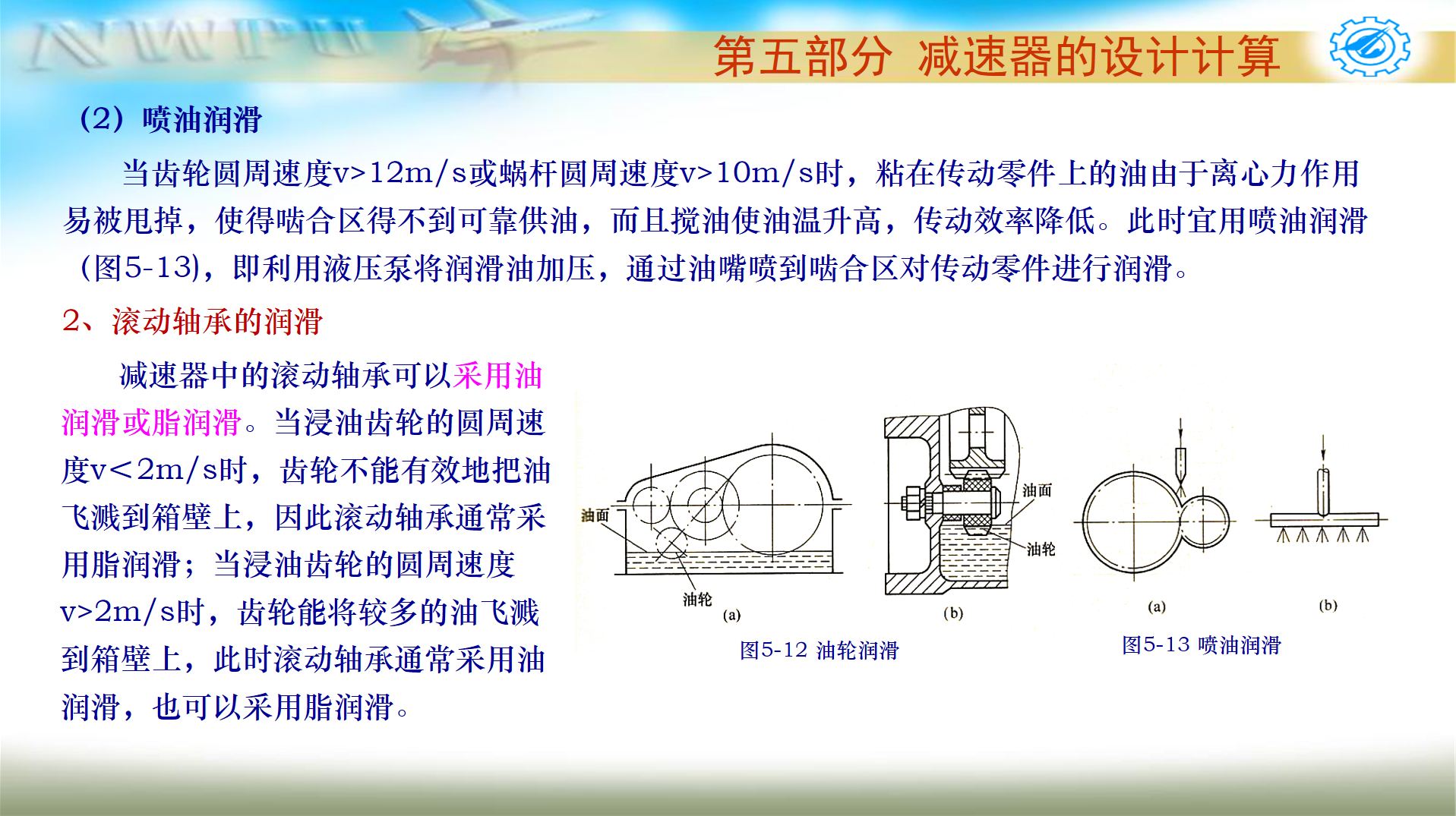

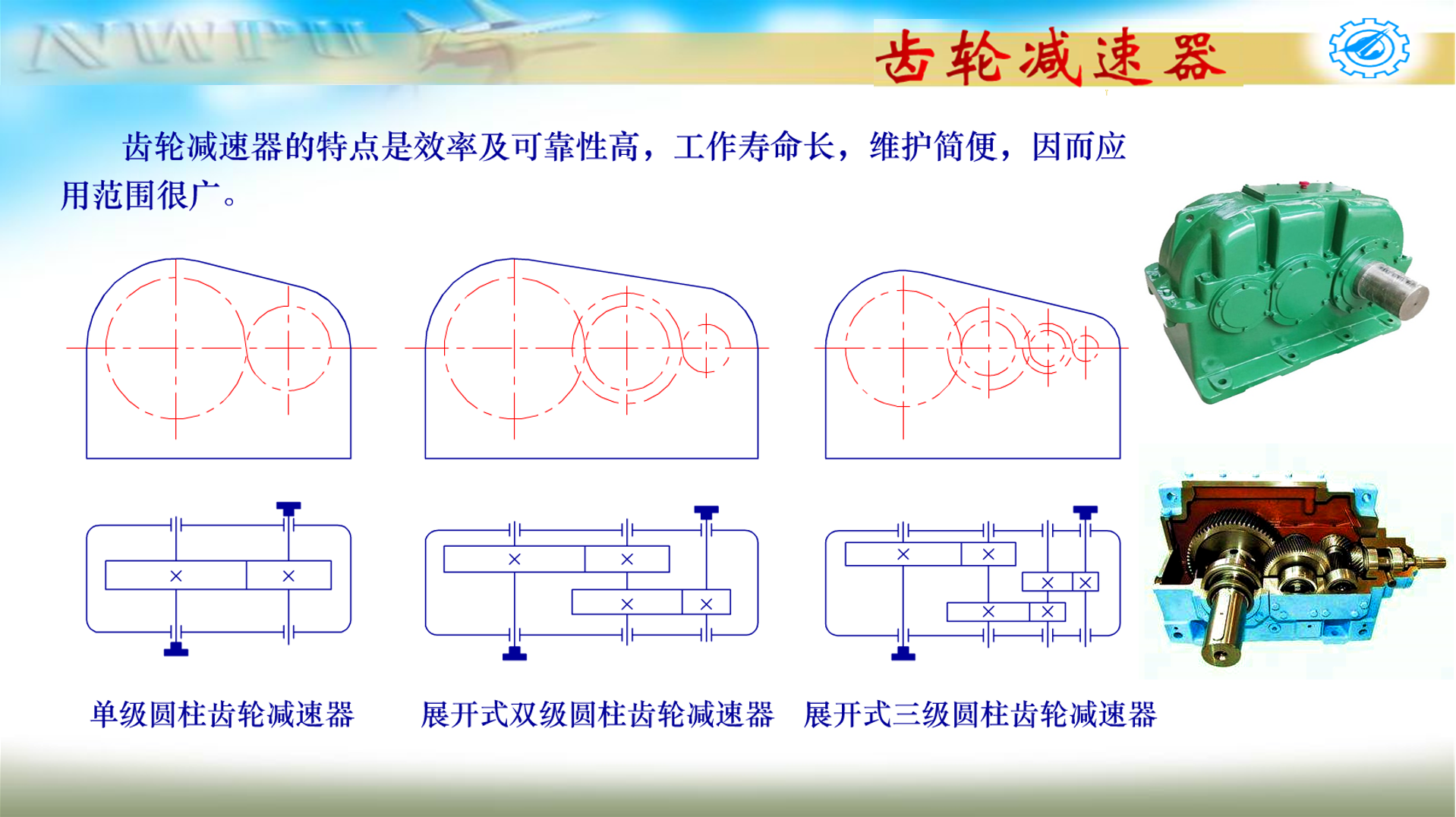

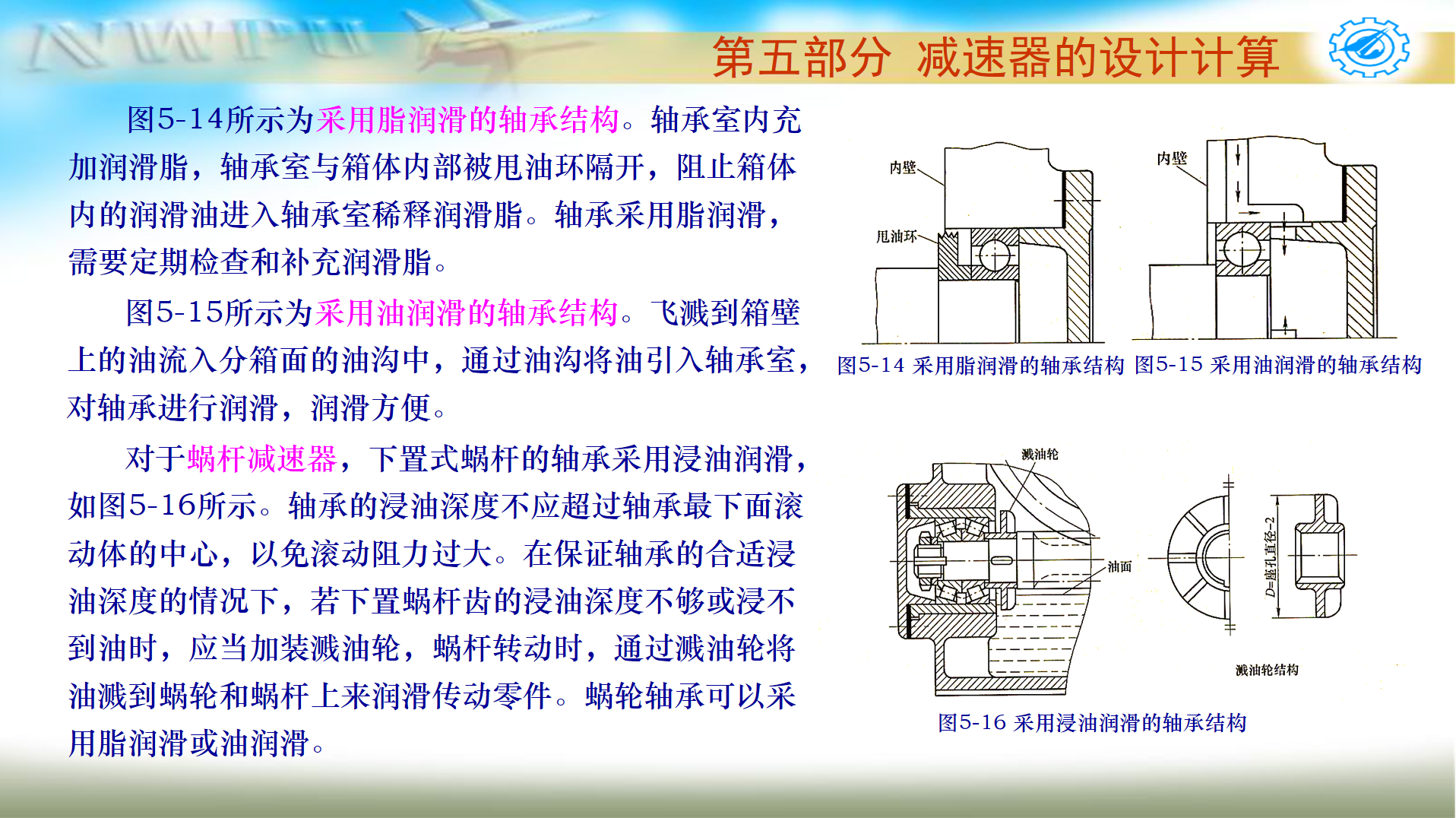

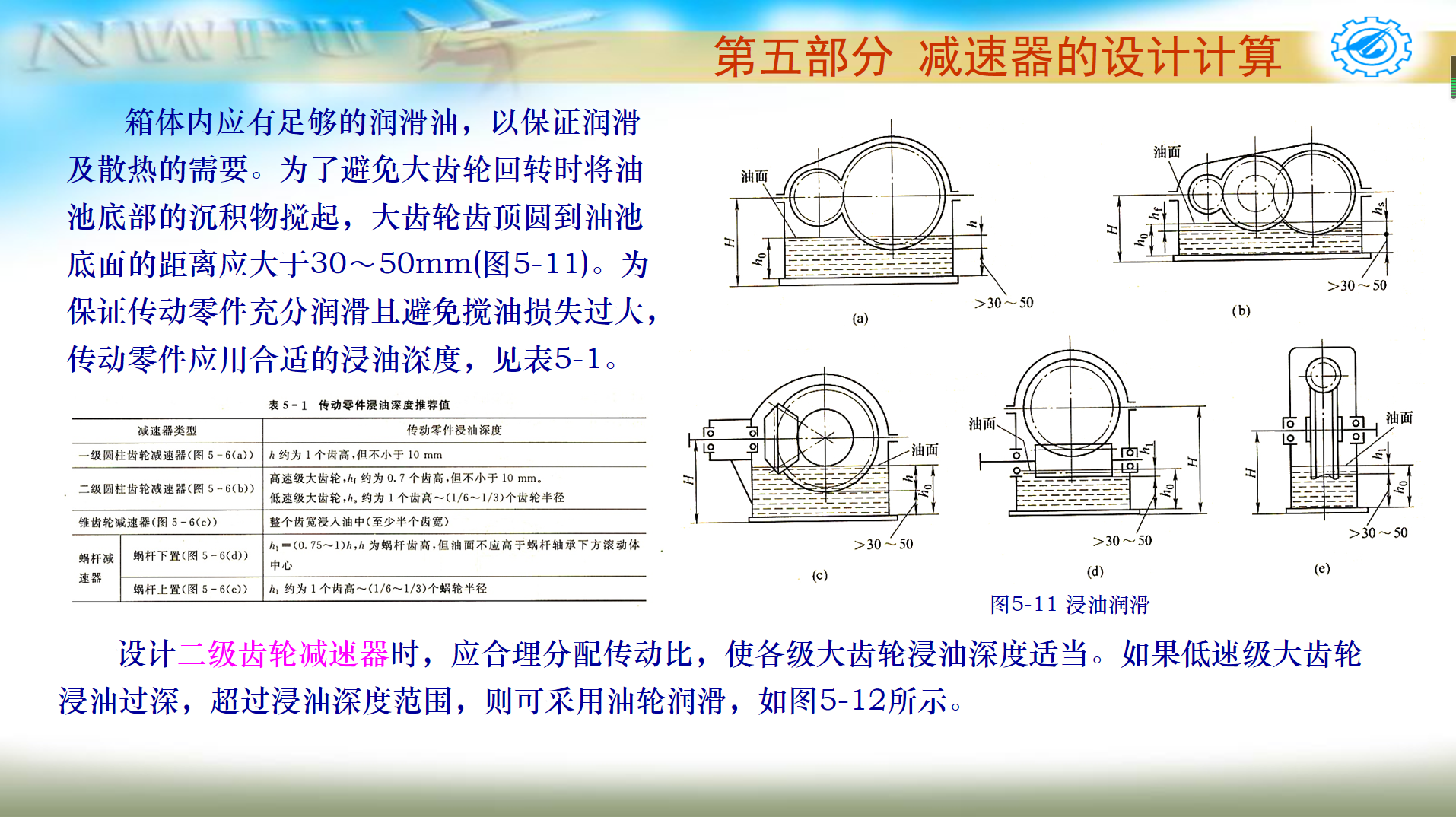

本講中主要講授減速器的整體構造、減速器裝配圖的參考圖例及減速器的潤滑方式等，給同學們一個整體印象，在接下來的設計計算中，通過對齒輪或蝸輪蝸桿、軸、鍵等的設計計算，

校核及箱體、軸承等的設計、選擇等，為最終減速器裝配圖的繪制準備條件。
