產品介紹

SWL系列蝸輪絲桿升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能。

SWL蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點。

可以單臺或組合使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其他動力直接帶動，也可以手動。

它有不同的結構型式和裝配型式，且提升高度可按用戶的要求定制。

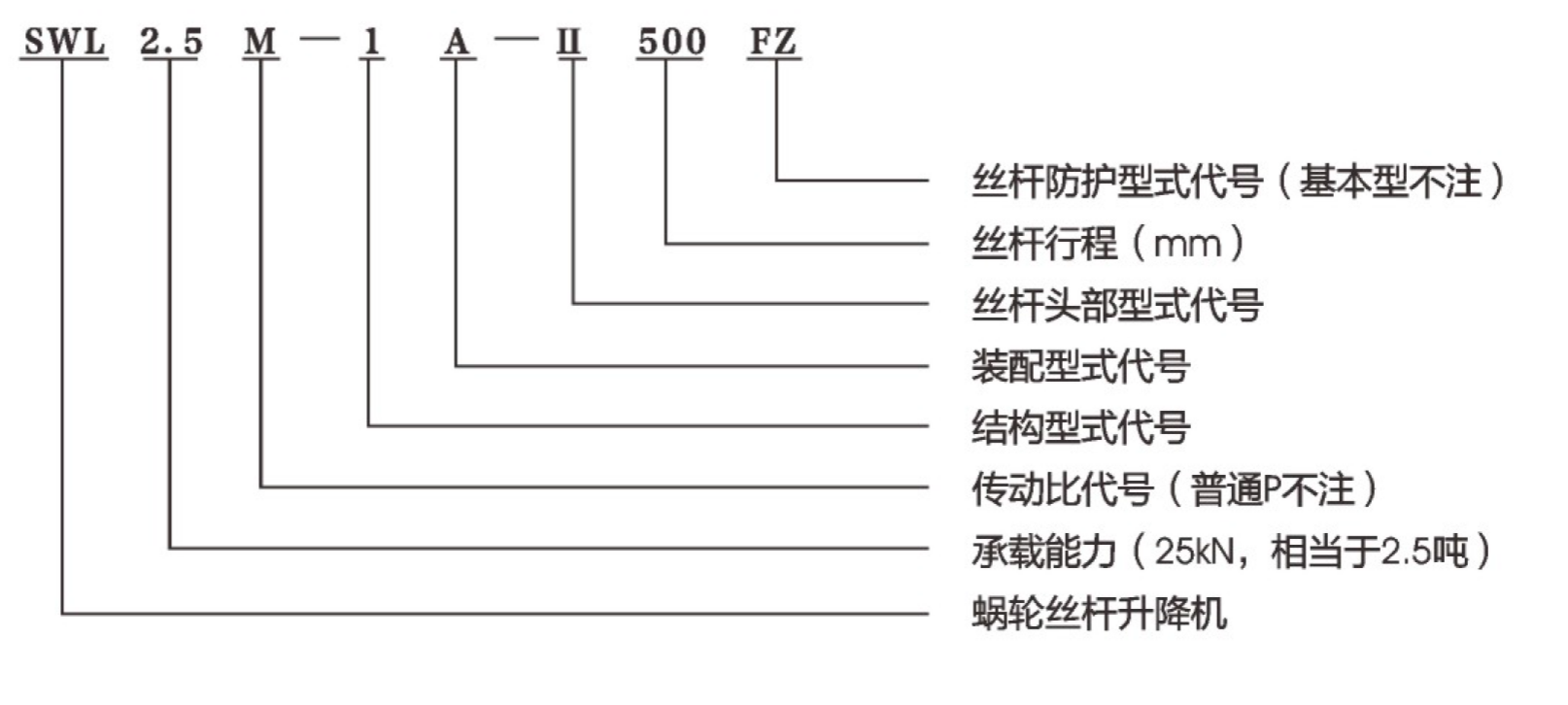

型號及標記

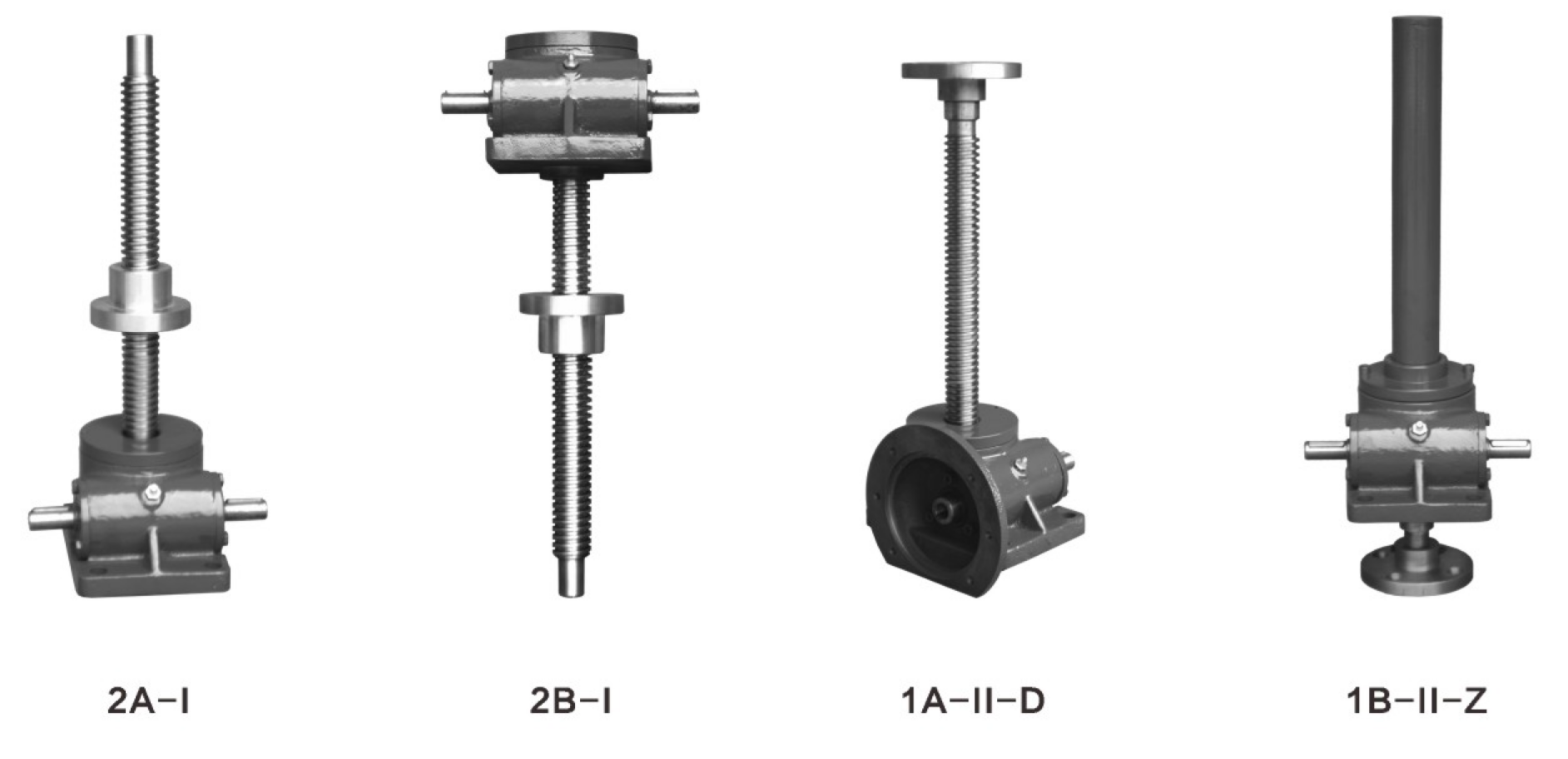

1. 結構形式

1型—絲桿作軸向移動（絲桿移動時，分旋轉和不旋轉（F），選型時請注意區分）

2型——絲桿作旋轉運動、螺母作軸向移動

2.裝配型式

A型-絲桿（或螺母）向上移動；

B型-絲桿（或螺母）向下移動。

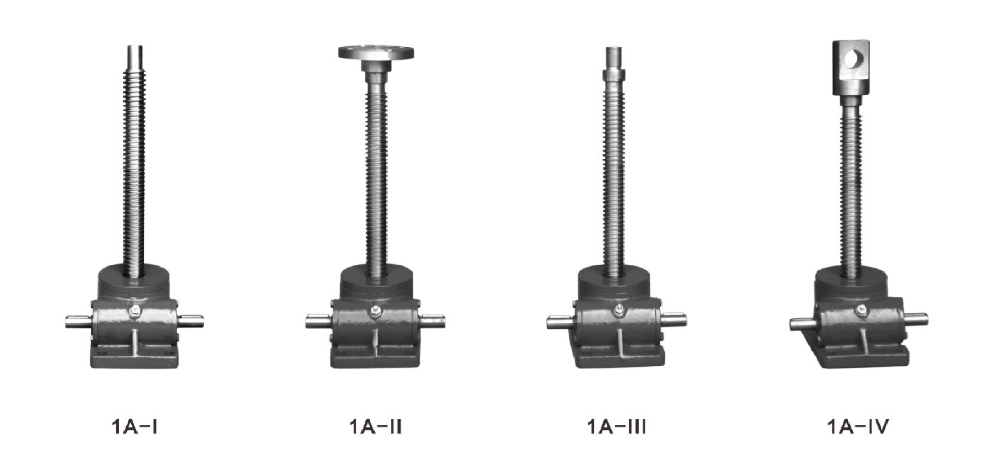

3.絲桿頭部型式

1型結構型式的絲桿頭部分為Ι型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）、Ⅳ型（扁頭型）四種型式

2型結構型式的絲桿頭部分為Ι型（圓柱型）、Ⅲ型（螺紋型）二種型式。

4.傳動比

普通速比（P）、慢速比（M）

5.提升承載能力

0.5，1，2.5，5，10，15，20，25，35，50，100（×10kN）11種

6.絲桿的防護

1型結構有基本型、防旋轉型（F）和帶防護罩型（Z）;

2型結構有基本型和帶防護罩型（Z）。

7.選型說明

更多選型參數

1、SWL-選型示例圖

2、SWL0.5T/SWL1T裝配圖

3、SWL2.5T/SWL5T裝配圖

4、SWL10/15T /SWL20T裝配圖

5、SWL25T/SWL35T裝配圖

6、SWL50T/SWL100T示例圖
